棕剛玉磨料是不可或缺的消耗品

一、棕剛玉磨料

棕剛玉又稱金剛砂,在工業(yè)行業(yè)應用十分廣泛，一般應用于耐火材料及磨料磨具行業(yè).產(chǎn)品規(guī)格型號主要分為：F砂（粒度砂）、段砂、細粉、微粉等，棕剛玉磨料按照砂子形狀主要分為球磨砂，巴馬克砂，對輥砂，主要是用鋁礬土、碳素材料、鐵屑三種原料在電弧爐中經(jīng)過融化還原制成，呈現(xiàn)棕褐色人造剛玉，故為此名。棕剛玉主要化學成份是 AL2O3，其含量在94.5%-97%，另含有少量的Fe，Si，Ti等微量元素.

二、棕剛玉物理指

棕剛玉密度：棕剛玉密度分為兩種叫法，一是棕剛玉堆積密度，二是棕剛玉顆粒密度。

堆積密度為：1.53~1.99g/cm3,磨料的堆積密度與磨料的粒度，粒度組成，品種，顆粒形狀等因素都有關,一般來說，粗粒度磨料比細粒度磨料堆積密度大，混合粒度磨料的堆積密度大于單一的粒度密度。

顆粒密度為：3.95~4.0/cm3，磨料的顆粒密度是指單位體積（排除開氣孔的體積）內(nèi)所含磨料的質(zhì)量。棕剛玉是磨料的一種，而F系列和P系列是兩個不同的粒度標準體系；F標準主要是粒度要求的松一點，一般廠家都是生產(chǎn)F標準的砂；P標準主要是涂覆磨料使用的標準（比如砂布砂帶使用）

顏色:深棕（煅燒后深藍）晶形:三方晶系 硬度:（莫氏）≥9.0 熔點:（℃）2250 最高使用溫度:（℃）1900 真密度:（g/cm3）≥3. 90  線膨脹系數(shù):（0—1600℃）7—9

物理性能 ：晶形 三方晶系

化學性質(zhì)：兩性

與酸反應：在王水中和氫氟酸中稍有腐蝕

與堿反應：僅與強堿熱溶液稍有反應

標氧化還原效果：否

密度：3.90 g/cm3

硬度：努譜硬度 2000 - 2200 Kg/mm2，莫氏硬度 9.0

顏色：深棕色，煅燒后顏色呈深藍

熔點：2250 C

最高使用溫度：1900 C

比熱：(Cal/g. C) 0.26 (20 - 90 C)

熱傳導系數(shù) 室溫 900 C

(Cal/cm3. sec. C)

 折光率：e=1.760 w=1.768(Na line)

電阻率：30 C 300 C 900 C 1600 C(cm)

線膨脹系數(shù)：7 - 9 (0 - 1600 C)

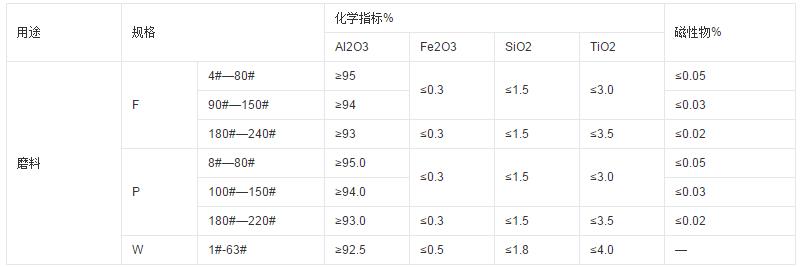

棕剛玉含量等級
